Câble Moyenne Tension, Câble Basse Tension

Un câble électrique est un câble utilisé pour le transport ou la distribution d’énergie électrique MT ou BT, que ce soit en courant alternatif ou en courant continu et quel que soit la tension électrique.

Les fils électriques sont souvent regroupés au sein d’un câble électrique avec des couleurs normalisées (suivant la fonction), afin de reconnaître le rôle de chacun.

Avantages :

1)- Constituent la seule solution possible dans les agglomérations denses,

2)- Sont soustraites aux surtensions atmosphérique (foudre),

3)- Ne causent par d’interférences avec les circuits de télécommunications,

4)- Ne produisent aucune gêne pour les réceptions de radiodiffusion et télévision,

5)- Seule solution possible pour traverser de larges fleuves ou des bras de mer lorsque la distance à franchir dépasse 3 km.

Inconvénients :

1)- Sont d’un coût beaucoup plus élevé que celui des lignes aériennes. La différence est d’autant plus grande que la tension est plus élevée;

2)- Le repérage des défauts y est délicat et lent,

3)- Les réparations sont coûteuses et parfois malaisées,

4)- Leurs armures et gaines doivent être protégées contre les effets de corrosion dus aux courants vagabonds,

5)- Risquent d’être détériorés en cas de mouvements de terrains,

6)- Leur isolement est susceptible d’être détérioré par élévation de température des conducteurs en cas de surcharge.

Cable Moyenne Tension, Cable Basse Tension, Cable Aerien
Cable Moyenne Tension, Cable Basse Tension, Cable Aerien 15

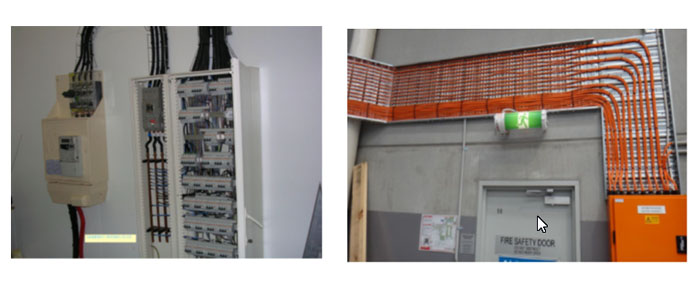

Applications

a) Câble MT:

b) Câble BT :

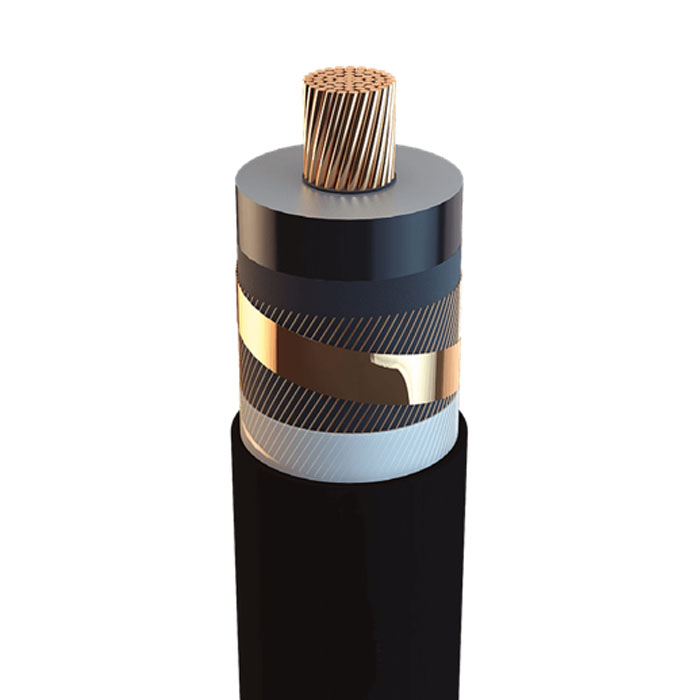

Câble Souterrain MT

Câble Souterrain MT :

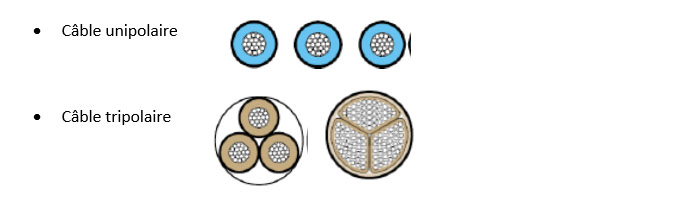

Selon la nature des Phases ; on distingue:

Selon la nature d’isolement on distingue :

  • Câble synthétique

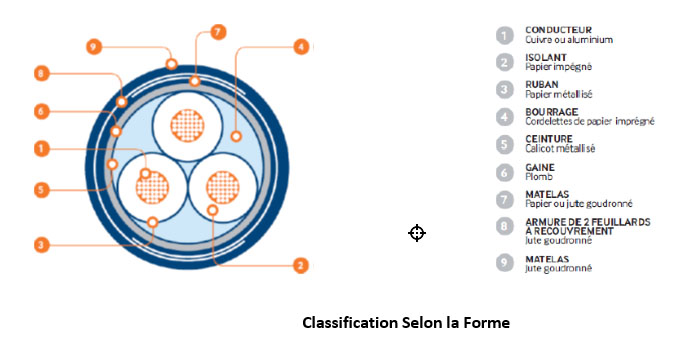

  • Câble à isolation par papier imprégné
  • Câble à isolation par XLPE

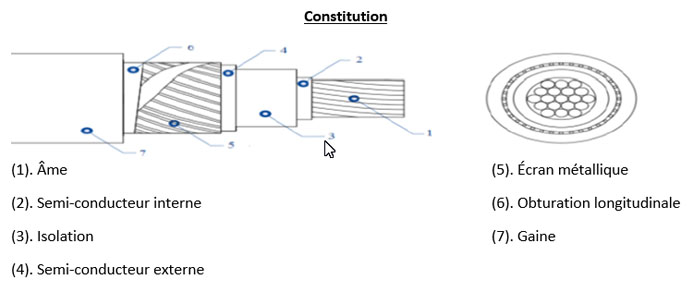

Constitution

Âme : Conducteur en cuivre,

Semi-conducteur interne : Écran appliqué sur le conducteur en matériau semi-conducteur thermostable,

Isolation : Polyéthylène réticulé (XLPE), sous tube en atmosphère sèche,

Semi-conducteur externe : Écran en matériau semi-conducteur thermostable et dénouable appliqué sur l’enveloppe isolante,

Écran métallique : Écran composé de fils et d’un ruban en cuivre,

Obturation longitudinale : Ruban hygroscopique recouvrant intégralement l’écran

Gaine : extérieure Polyoléfine sans halogène.

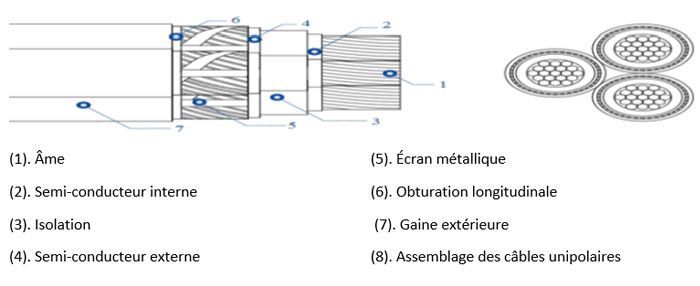

-2)  Câble Tripolaire

Rôle des Éléments

Un câble électrique comprend toujours une partie active métallique (âme conductrice) dont le rôle est de conduire le courant électrique, et une ou plusieurs couches concentriques de matériaux isolants et protecteurs.

Âme conductrice : Elle peut être massive, rigide ou souple ou, même, extra souple (câble de soudure). Elle est en cuivre, en aluminium ou en alliage d’aluminium.

Isolation : Elle est également appelée « enveloppe ». Son rôle est électrique. Le matériau d’isolation doit avoir des caractéristiques électriques appropriées avec l’utilisation du câble. Les isolations sont extrudées (PVC, PR, EPDM).

Bourrage : Le bourrage a pour but de remplir les interstices entre les conducteurs afin de donner au câble une forme cylindrique.

Gaine : C’est la protection la plus simple. Elle est extrudée (Polychloroprène, sans halogène, par exemple). Elle peut également faire bourrage et écouler les courants capacitifs.

Armures : C’est la protection contre les chocs. Les armures peuvent aussi jouer le rôle d’écran pour l’écoulement des courants de court-circuit.

Blindages : Les écrans ou blindages ne sont pas destinés à la protection mécanique mais à la protection électrique. Faire barrière aux champs électrostatiques extérieurs aux câbles.
