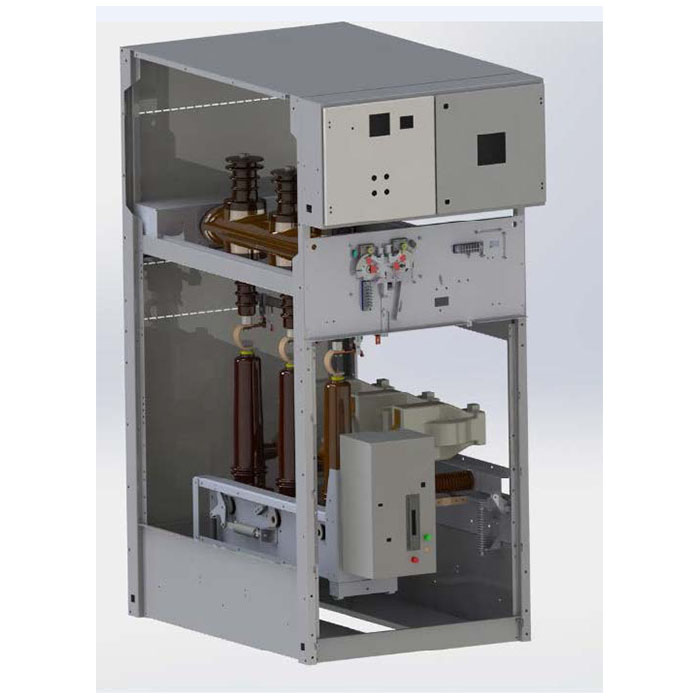

Cellule Modulaire Isolée à l’Air

Les cellules modulaires sont des appareils d’interruption moyenne tension jusqu’à 36 kV destinées à l’utilisation intérieur comme dans les postes de transformation en béton, les systèmes de distribution secondaires et les installations industrielles.

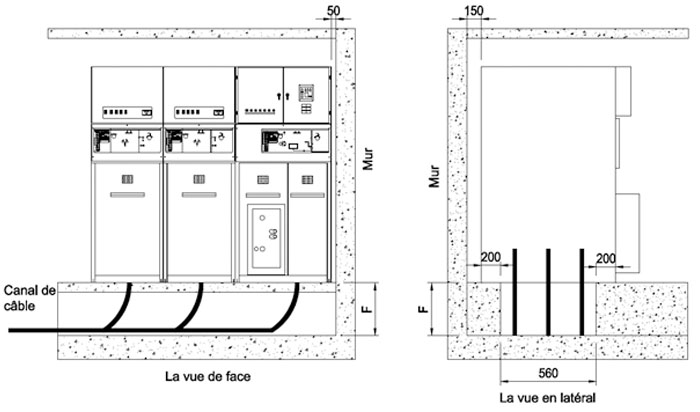

Toutes les cellules nécessaires pour un centre d’interruption peuvent être installées facilement suivant la demande.

Etant des produits testés en usine, leur mise en place et électrifications sont très faciles à réaliser.

Les opérations de sectionnement et de coupure se font sous le gaz SF6. Le jeu de barre est isolé à l’air. Ainsi les dimensions des cellules diminuent tandis que la sécurité accroît.

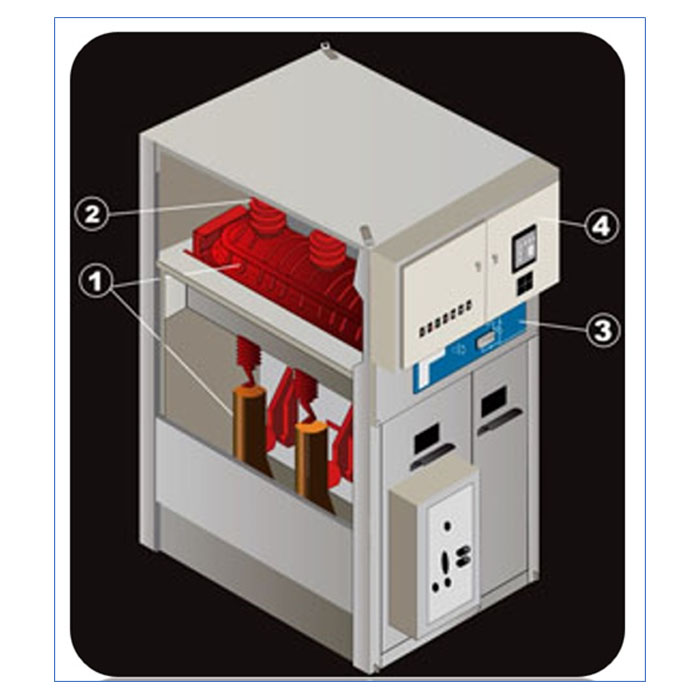

Les cellules modulaires de série HMH ont 4 compartiments séparés les uns des autres par des plaques métalliques :

1. Compartiment de câble et de coupure
2. Compartiment de jeux de barres
3. Compartiment de mécanisme d’exploitation
4. Compartiment BT

COMPARTIMENT DE CABLE ET DE COUPURE

Les câbles sont connectés sur la terminale de connexion qui se trouve sous le sectionneur de terre. Dans ce compartiment se trouve soit l’interrupteur coupe-charge, soit le disjoncteur et le sectionneur de terre. Les portes fusibles et fusibles seront ajoutées dans les cellules de protection à fusibles.

L’interrupteur est dans le tank en résine époxy et reste complètement séparé du compartiment de jeu de barres et celle de connexion de câble avec une séparation en tôle.

COMPARTIMENT DE JEU DE BARRES

Le compartiment de jeu de barres assure la transmission d’énergie entre les panneaux à l’aide de 3 barres. L’accès au compartiment de jeu de barres se fait par la partie supérieure de la cellule.

COMPARTIMENT DE MECANISME D’EXPLOITATION

Ce compartiment comporte les mécanismes d’opération des interrupteurs, disjoncteurs et sectionneurs de terre. Optionnellement on peut ajouter la motorisation et des verrouillages additionnels.

COMPARTIMENT BASSE TENSION

Le compartiment BT est équipé avec des différents types de protection, d’appareils de contrôle et de mesure selon les demandes du client. Les appareils de contrôle et d’observation sont situés dans une hauteur facilement accessible pour les opérateurs. Les connections des câbles BT pour l’alimentation auxiliaire et les verrouillages sont faciles à faire grâce au design adaptée.
