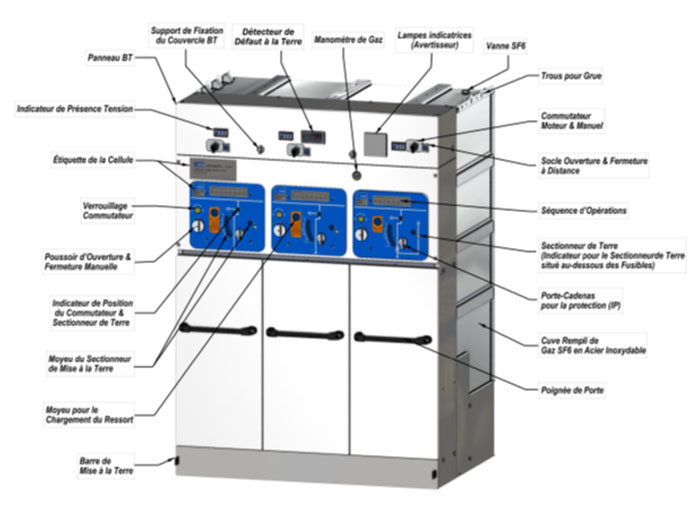

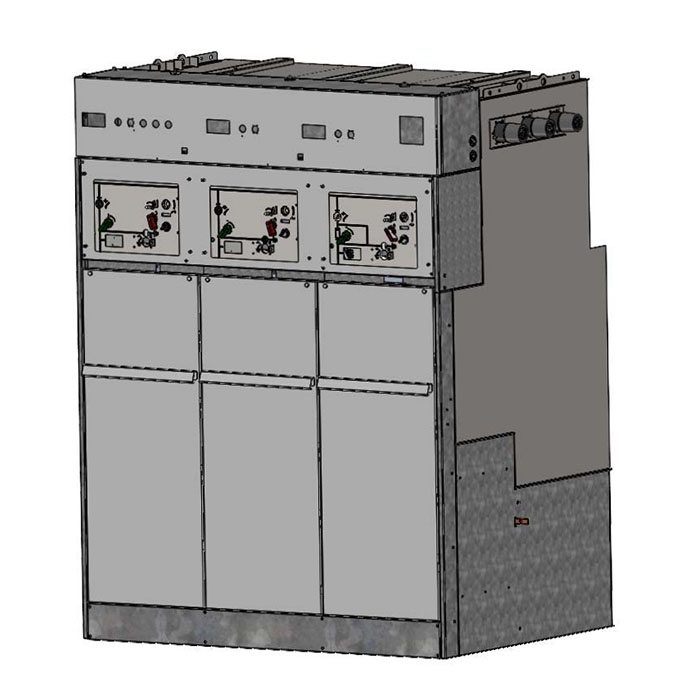

Cellule RMU Compact à Fusibles (Cellule Blindée)

La cellule et le jeu de barre sont contenus dans une cuve en acier inoxydable remplie de SF6 à 0.03MPa (relative) pression pour assurer les fonctions d’isolation.

Scellée à vie, la cuve doit satisfaire au critère du « système de pression scellé », conformément à la CEI 62271-1 standard (§ 3.6.5.4) : un système pour lequel aucune manipulation de gaz n’est requise pendant les 40 ans de durée de vie et à 40°C. Ainsi aucune valve de remplissage n’est requise. En plus le fabriquant confirmera que le maximum de perte est inférieur à 0,1% par an.

La cuve entièrement remplie rend les interrupteurs insensibles à l’environnement (inondation temporaire, haut taux d’humidité…), avec un degré de protection IPX7 en concordance avec la norme CEI 60529 §14.2.7.

L’appareil fini, les parties actives des appareils de coupure sont sans maintenance et le tableau de commande est à maintenance réduite.

Chaque appareil identifié par une étiquette claire reprenant l’indication des fonctions et des caractéristiques électriques en accordance avec CEI 62271-1.

L’appareil et le tableau de commande seront faits de manière que la position des différents organes de coupure soit visible par l’opérateur en face avant du tableau de commande.

En accord avec les standards en application, l’appareil est conçu pour prévenir tout accès aux parties sous tension en service sans l’utilisation d’un outil.

Milieu diélectrique

Le gaz SF6 est le milieu diélectrique préféré pour les appareils de type RMU.

Des matériaux absorbants seront intégrés dans la cuve pour emprisonner les résidus et régénérer le gaz SF6 après un arc engendré par une coupure dans l’appareil.

Mise à la terre

Les câbles doivent être mis à la terre par un sectionneur de mise à la terre à plein pouvoir de fermeture suivant la norme CEI 60271-102. Le sectionneur de mise à la terre ne pourra être utilisé que si l’interrupteur de boucle est ouvert.

Un système de verrouillage mécanique empêche l’accès à l’orifice de manœuvre pour éviter toute erreur de l’opérateur telle que par exemple la fermeture de la mise à la terre lorsque l’interrupteur de boucle est fermé.

La mise à la terre sera actionnée par son propre mécanisme de fermeture et la fermeture manuelle se fera avec un mécanisme à action brusque, indépendante de l’opérateur.

Interrupteur

Ils seront sans maintenance et du type à pression réduite de SF6. La position des contacts de puissance et de mise à la terre seront clairement visibles en face avant du tableau de commande. L’indicateur de position fournit une indication positive des contacts en accord avec la norme CEI 62271-103.

Les interrupteurs sont du type « à fréquence de manœuvres accrues » en Accord avec la norme CEI 62271-103.

Les opérations d’ouverture et de fermeture se font à l’aide d’un mécanisme à action brusque indépendante de l’opérateur.

Chaque interrupteur peut être motorisé sur site sans modification du mécanisme de commande et interrupteur sous tension mais ouvert.

Le mécanisme de l’interrupteur et de l’interrupteur de mise à la terre a une endurance mécanique d’au moins 1000 manœuvres.

Les traversées sont situées pour travailler avec les câbles spécifiés et permettent pour les connecteurs de ces câbles conformément aux instructions fournisses pour 630A M16 (Interface-C) pour le côté arrivée & départ ; et 250A type plug-in (Interface-A) pour côté interrupteur & combiné-fusibles.

Le type des terminales de câbles seront en accord avec la norme EN-50181.
